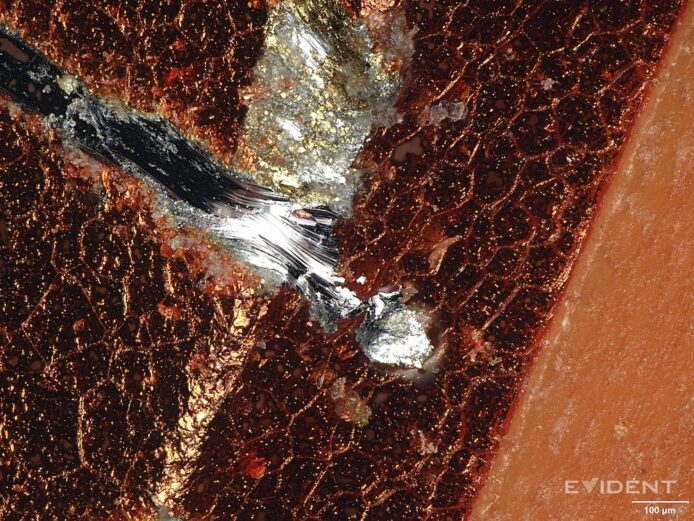

全新採用陽極氧化鋁的 iPhone 17 Pro，其鏡頭凸起區域容易刮花的問題引起關注。維修專家 iFixit 透過拆解影片深入調查，並在顯微鏡下揭示刮痕的形成原因。多張數碼顯微鏡圖像顯示，iPhone 17 Pro 鏡頭凸起邊緣的刮痕情況，遠比其他區域嚴重。
鏡頭凸起設計存在工藝缺陷

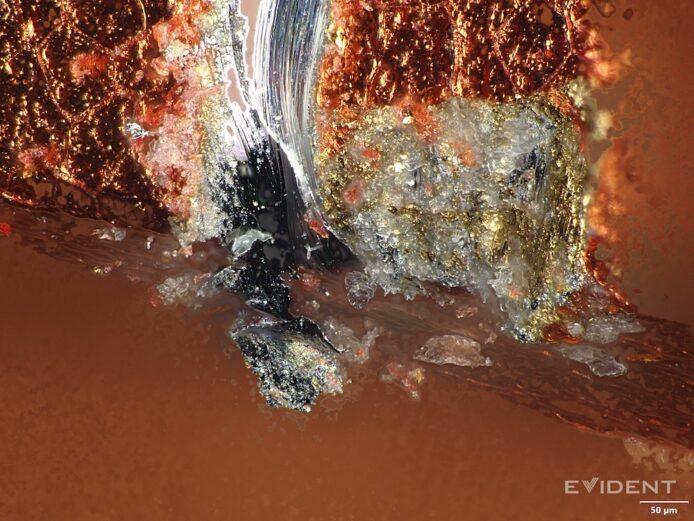

機械工程教授兼工程師 David Niebuhr 向 iFixit 解釋，iPhone 17 Pro 鏡頭凸起的刮花問題，主要源於「剝落損傷」(spalling damage)，這現象在手機其他區域的測試中並未出現。David Niebuhr 指出問題核心在於鏡頭凸起的銳利邊緣，該處的陽極氧化工藝不夠均勻。他表示：「Apple 本可透過製作更圓滑的弧度和避免相對銳利的轉角，來預防此問題。」
JerryRigEverything 頻道的測試發現，iPhone 17 Pro 大部分外殼都能有效抵抗輕微刮痕，包括 MagSafe 無線充電的 Ceramic Shield 2 切口區域。然而鏡頭凸起區域卻是例外，該處有一個未經倒角處理的銳利突起邊緣，成為陽極氧化層附著不良的弱點。
陽極氧化工藝技術分析
根據 ISO 標準規定，銳利邊緣應以陽極氧化層厚度 10 倍的半徑進行加工。如果 Apple 使用 25 微米厚的陽極氧化層，最小半徑應介乎 0.25 至 0.5 毫米之間，美國軍方標準也有類似要求，但 Apple 並未遵循這些公開建議。這種陽極氧化鋁塗層就像 M&M 朱古力的糖衣，一旦表面被刮花，底層的銀色鋁材便會顯露出來。
測試顯示，日常口袋中的鑰匙和硬幣等物品，在 iPhone 17 Pro 其他區域不會造成損害，唯獨在鏡頭凸起邊緣會造成刮花。Deep Blue 深藍色版本的問題尤其明顯，因為深色陽極氧化鋁機款在過往亦曾出現類似問題。
維修性評估與建議

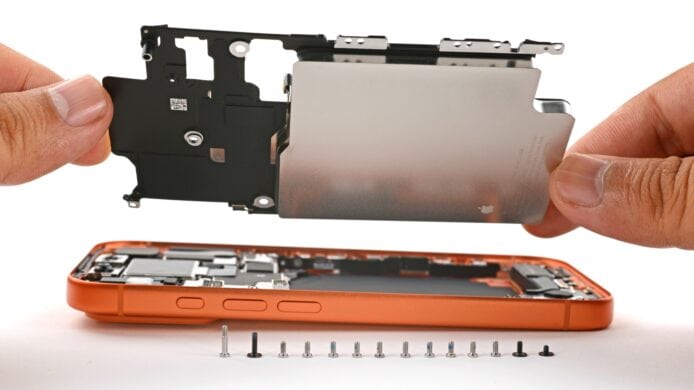

iFixit 讚揚 Apple 採用螺絲固定電池的設計，但批評用戶進行大部分維修時都需要拆除螢幕，這與全新 iPhone Air 所避免的設計問題相同。該維修機構表示，除非為 iPhone 17 Pro 配備保護套，否則鏡頭凸起在使用期間「很可能會出現損傷」。
Apple 零售店的展示機在開售後短短幾小時內，已出現刮痕和磨損痕跡，特別是深藍色 iPhone 17 Pro 機款和黑色 iPhone Air。這個被網民稱為「Scratchgate」的問題已在社交媒體上引發熱烈討論，不少用戶紛紛分享自己新手機出現刮花的相片。
雖然存在刮花問題，iFixit 仍給予 iPhone 17 Pro 10 分中 7 分的維修評分，與 iPhone Air 相同。該機構建議，用戶如果擔心刮花，最好使用保護套預防，或接受這種磨損只是外觀上的問題。
來源：iFixit
