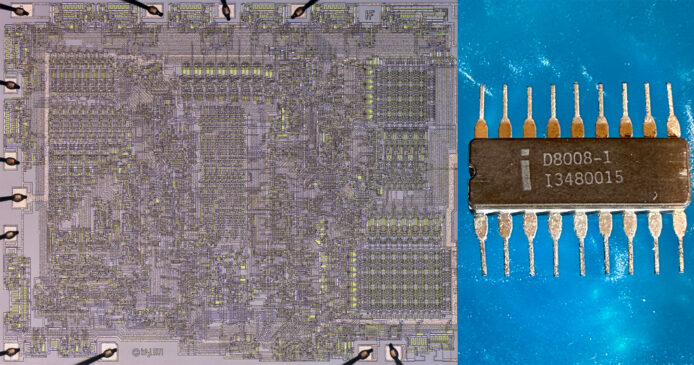

熱愛微處理器的收藏家 CPU Duke 近日發布多張前所未見的高解像度晶片影像，成功拼接 216 張微觀相片，重現 Intel 於 1972 年推出的首款 8 位元處理器 i8008 結構。這顆晶片由瑞士索洛圖恩 ENTER Technikwelt 電腦博物館提供，該館希望透過此項專案保存早期微處理器歷史。
It’s the 8008, the first #8bit CPU of #Intel…

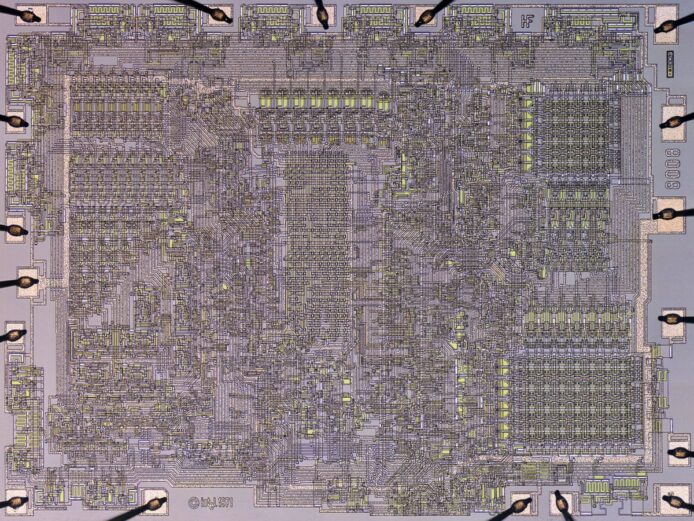

I stitched 216 individual #microscopy pictures to get this high resolution canvas of the die from 1971.
(8/n) https://t.co/nci4JmoB0S pic.twitter.com/lKihf7qL9M— CPU Duke (@duke_cpu) October 20, 2025
整個拍攝過程需先進行「去殼」處理，CPU Duke 先以螺絲起子小心撬開封裝，再以壓力機撐開 DIP 腳位，並將晶片加熱至約攝氏 600 度。移除外殼後，他先用宏觀鏡頭拍攝總覽圖像，再改用 Wild／Leica 立體顯微鏡作細部拍攝，最終拼合 216 張微觀相片形成完整的高解像度圖像。影像中可清楚看到「Intel 1971」、「8008」以及「HF」標記，後者被認為是向設計團隊成員 Hal Freeny 致敬。
i8008 採用 10 微米 pMOS 製程，擁有 3,500 個電晶體，可同時處理 8 位元資料，具備 14 位元位址空間與 16KB 記憶體可尋址能力（一次能夠找到和使用資料的最大記憶體容量範圍）。該晶片初版運行時脈最高達 0.5MHz，後期版本增至 0.8MHz，指令執行速度介乎每秒 36,000 至 80,000 次。雖然相較後期設計稍慢，但在當年屬革命性產品，為後續 Intel 8080 及 x86 架構奠下基礎。
CPU Duke 表示，由於 i8008 結構較粗糙，光學顯微鏡仍可充分觀測其內部佈局，尤其金屬層下的 p 通道 MOS 結構可見。電腦歷史學者 Ken Shirriff 亦早前發表 i8008 晶片分析，標註出算術邏輯單元（ALU）、暫存器、堆疊計數器等區域，為這批新影像提供對照參考。
位於瑞士德倫丁根的 ENTER Technikwelt 是歐洲重要科技博物館之一，館藏橫跨從 19 世紀電報裝置到現代個人電腦，包括 Apple I 原型和 IBM 370 主機，同時設有互動展區及教育活動，致力推廣科技文化傳承。
資料來源：Tom’s Hardware、Technews.tw
